전체 명령어 : xiExcel2Cad
단축 명령어 : E2C
사용법
엑셀의 표를 캐드표로 가져갈 때 사용합니다.
* AutoCAD LT 는 엑셀파일이 아닌 CSV 파일만 읽어 올 수 있으며, 엑셀의 형태, 합쳐진 셀, 글꼴, 색 등의 정보가 모두 사라진 단순 표 형식으로만 그립니다.

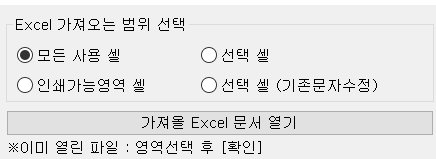

[범위선택]
모든 사용셀 가져오기 : 열린 엑셀파일의 활성시트를 모두 가져 옵니다. 셀의 내용이 화면의 범위를 넘어가도 모두 선택하여 옮기되, 내용이 들어 있는 셀까지만 범위를 자동으로 잡습니다.
셀 선택하여 가져오기 : 열린 엑셀파일에서 마우스로 영역을 지정하여 가져 옵니다. 처음 한번은 엑셀파일을 열어야 하며, 그렇게 한번 열린 다음 부터는 영역을 지정해서 [확인]만 누르면 됩니다.
인쇄가능영역 셀 가져오기 : 열린 엑셀파일에서 인쇄영역을 지정했을 경우, 그 영역의 내용을 가져 옵니다.
가져올 엑셀문서 선택하기
클릭하면, 탐색기가 나타나고 가져올 엑셀 문서를 선택하면 엑셀 문서가 열립니다.
** 이 명령어가 실행되기 전에 열려 있는 엑셀 파일에서는 가져 올 수 없습니다.
** 다만, 이 명령어로 한번 엑셀 파일을 열면 그 다음 부터는 이미 열린 엑셀문서에서 가져올 셀을 선택 후, [확인]만 누르면 됩니다. (다른 영역을 선택해도 됩니다.)

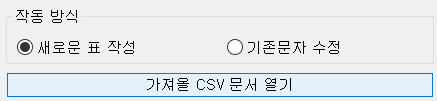

** AutoCAD LT 는 범위 설정없이 파일의 모든 내용을 가져옵니다.
** AutoCAD LT 도, 한번 파일을 읽으면, 다시 다른 파일을 선택하기 전까지는 실행 후 [확인]만 누르면 계속 같은 파일을 읽습니다.

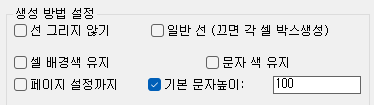

[생성방법 설정]
셀 배경색 유지 : 엑셀의 셀이 배경색이 있다면, 그대로 가져 옵니다. (캐드의 255 색 중 가장 가까운 색으로 변환됨)
문자색 유지 : 엑셀의 문자 색을 유지합니다. (캐드의 255 색 중 가장 가까운 색으로 변환됨)
페이지설정까지 : 머릿말 꼬릿말 등 페이지 설정까지 가져오는 옵션입니다.
일반 선 : 선택할 경우 각 셀의 경계를 "선"으로 작성하고, 체크를 끄면 하나 하나의 셀을 폴리선 박스로 그립니다.
기본 문자높이 : 엑셀의 기본 문자크기를 캐드에서 인식하는 문자 높이 설정. 엑셀의 11포인트를 기준으로 합니다.
[표 생성 방식]
그냥 : 개별적 문자와 선으로 생성
그룹 : 전체를 그룹으로 묶음.
블럭 : 전체를 블럭으로 묶음.
[요소 켜 지정]
문자와 선의 켜를 지정합니다.

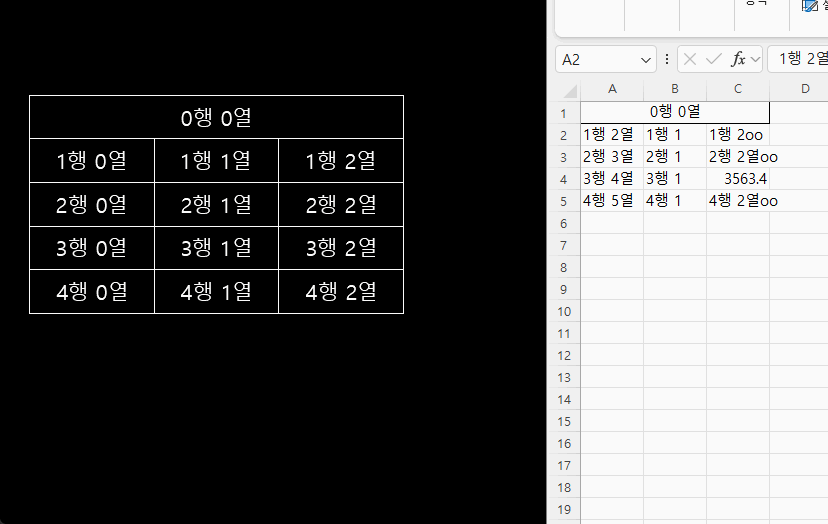

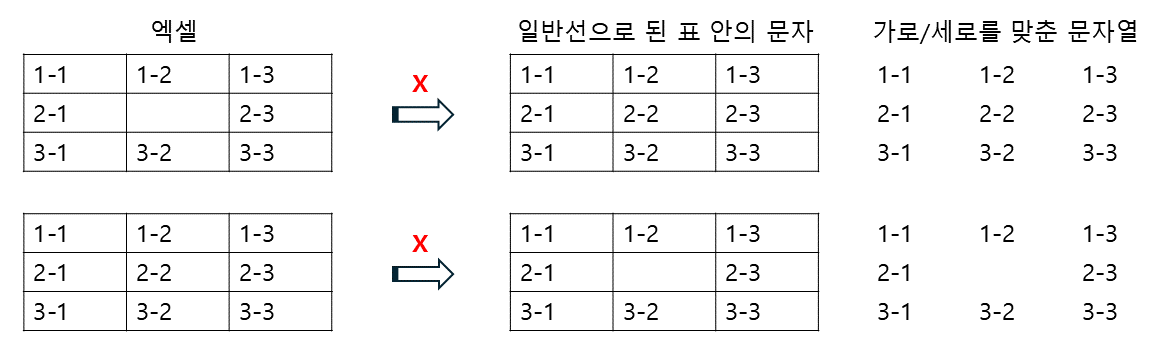

아래와 같이 가져올 엑셀파일의 내용이 있다면...
아래와 같이 동일한 모양과 셀 크기로 옮겨 줍니다.
단, AutoCAD LT는 모든 특성이 삭제된 단순한 표형식으로 그립니다.
