색->켜 변경 (일괄), LCD

전체 명령어 : xiColor2Layer2

단축 명령어 : LCD





사용법



객체의 색 설정이 bylayer 가 아닌 특정 색의 객체를 지정된 켜로 일괄 변경하는 명령어입니다.

실행하면 아래와 같은 대화상자가 나타나며,





방식선택



색번호로 켜 생성 : 각 색의 번호로 새로운 켜를 생성하여 변경

하나씩 개별지정 : 화면에 그려진 객체의 색에 따라 대화상자가 나타나면서 개별적으로 새로운 켜를 지정

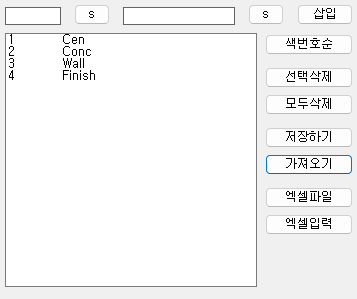

목록으로 변경 : 엑셀파일에 아래와 같이 미리 입력해 놓은 켜 설정을 읽어서 변경

   별도의 설정은 필요없이 단순히 색번호와 켜이름으로 만들면 되며, 입력된 셀을 선택한 후 [확인]을 누르면 실행







아래 객체는 별도 설정

문자와 치수, 지시선의 경우 상기 설정과는 별개로 별도의 켜로 변환하는 옵션입니다.

같은 이름의 켜가 이미 있다면 그 켜로 변경하고, 없다면 입력됨 켜이름을 새로 생성하여 변환 합니다.



** 주의 : 블럭의 경우 내부 객체는 모두 "0"번 켜로 변경됨.
