전체 명령어 : xiMuliFilesChBlk

단축 명령어 : MFB





사용법



여러 파일에 일괄적으로 블럭의 상태를 변경하는 명령어입니다.



이 명령어는 ObjectDBX 를 활용하므로, 파일을 열지 않고 빠르게 작업합니다.

다만,  ObjectDBX 는 다음과 같은 단점이 있습니다.

  1. 미리보기 손톱그림이 사라짐

  2. 항상 현재 사용되는 CAD 버전으로 저장됨 (즉, 하위 버전으로의 저장이 안됨)



** 주의사항

GstarCAD와 ZWCAD 2021 이하 버전은 ObjectDBX를 지원하지 않기 때문에 파일을 직접 열어서 수정합니다.

이 두가지 프로그램에서는 열려 있는 파일이 목록에 없어야 합니다. (프로그램에서 자동으로 걸러 주는 과정이 있음)



MFB 를 실행하면 아래와 같은 대화상자가 나타납니다.



오른쪽 상단에 이 명령어로 할 수 있는 작업의 종류가 있습니다.

우선 이 중에서 하나를 선택하면, 거기에 맞게 하부 창이 활성화 됩니다.







- 작업할 파일의 목록을 정리하는 곳입니다.

"현재파일"만 선택할 경우, 단일 명령어처럼 현재 도면에만 명령어가 적용됩니다.





- 선택할 수 있는 작업종류입니다.

- 블럭변경 : 블럭의 내용, 위치, 크기, 켜를 변경

- 블럭삭제 : 해단 블럭을 도면에서 삭제

- 블럭삽입 : 특정 위치에 특정 도면을 블럭(외부참조)로 삽입

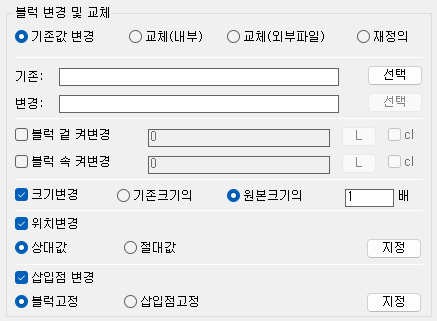

- 블럭 변경의 종류입니다.



- 이름변경 : 블럭의 이름을 변경하거나, 교체할 수 있습니다.

- 교체(같은도면) : 같은 도면 내의 다른 블럭으로 해당 블럭을 교체합니다. 이 때 축척과 각도 등 모든 내용은 변경전 내용을 그대로 물려 받습니다. 그러므로, 도면 내에 변경전 블럭과 변경후 블럭이 모두 존재해야 합니다.

- 교체(외부파일) : 외부의 다른 dwg 파일을 블럭으로 불러 들여 해당 블럭을 교체합니다. 이 때 축척과 각도 등 모든 내용은 변경전 내용을 그대로 물려 받습니다. 다만, 도면에 외부파일과 같은 이름의 [외부참조]가 이미 있을 경우는 교체되지 않습니다.



- 켜변경 : 블럭의 겉, 속 켜를 변경할 수 있습니다.

- 크기변경 : 블럭의 원본크기에 비례하거나, 삽입된 크기에 비례하여 크기를 변경 할 수 있습니다.

- 위치변경 : 도면에서 해당 블럭의 위치를 변경합니다.

                   절대좌표로 이동할 수도 있고, 현재 있는 위치에서 상대좌표로 이동할 수도 있습니다.

- 삽입점변경 : 해당 블럭의 삽입점을 변경합니다.

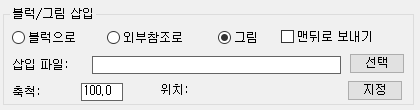

- 블럭 삽입입니다. 블럭으로 삽입할 지, 외부참조로 삽입할 지를 선택할 수 있습니다.





* 외부참조 블럭의 변경은 "MFX"를 이용하시면 됩니다.
