전체 명령어 : xiSelectSameEntities

단축 명령어 : SE





사용법



[조건 동일객체 선택]

기준 객체를 선택한 다음, 이와 동일한 객체를 선택할 수 있게 하는 명령어입니다.

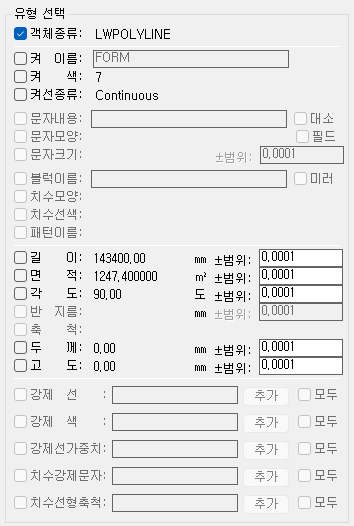

SE 를 실행하고, 기준 객체를 선택하면 아래와 같은 대화상자가 나타납니다. (화면 상의 "선"을 선택한 화면)





기준 객체에서 추가적으로 선택할 유형을 선정한 후, 확인을 누르면 화면상에 있는 객체 중에 선정된 유형과 같은 객체를 선택해 줍니다.

즉, 위의 경우, 선택된 선과 같은 길이의 선을 찾고 싶다면 [길이]를 체크하면 됩니다.



** [화면에서 선택 영역 별도 지정]이 선택되어져 있지 않을 경우, 화면 전체에 걸쳐서 동일한 객체를 찾아서 선택합니다.

** 타원 : "반지름"의 값은 "단지름/장지름의 비례값"입니다.

** 다중지시선 : "각도"는 "지시문자의 각도"입니다.

** 폴리선 : "각도"는 "첫번째 정점과 두번째 정점 사이의 각도"입니다.

** 호 : "각도"는 "시작 점과 끝 점 사이의 각도"입니다.

** 해치 : "각도"는 "패턴 각도"입니다.







[교체]

이렇게 선택된 같은 조건의 객체를 다른 객체로 교체하는 옵션입니다.

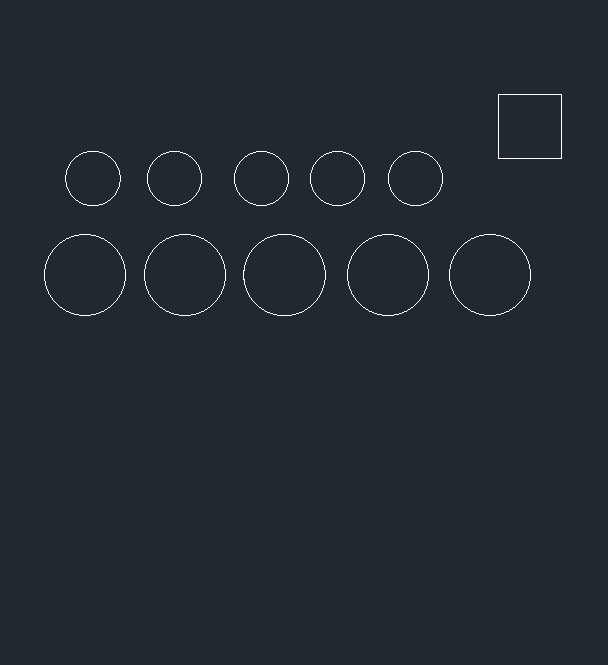

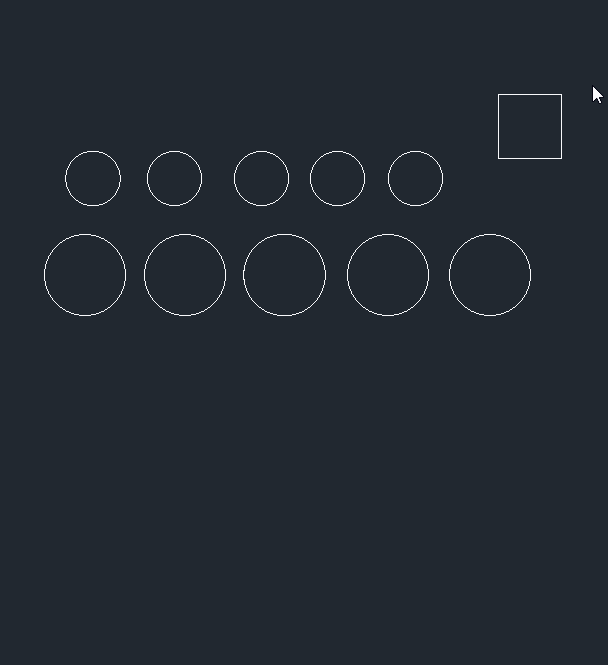

실행은 아래와 같습니다.

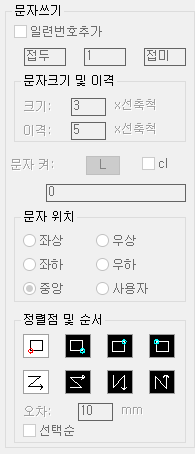

[번호넣기]

선택된 객체에 일련 번호를 기입하는 옵션입니다. 실행은 아래와 같습니다.

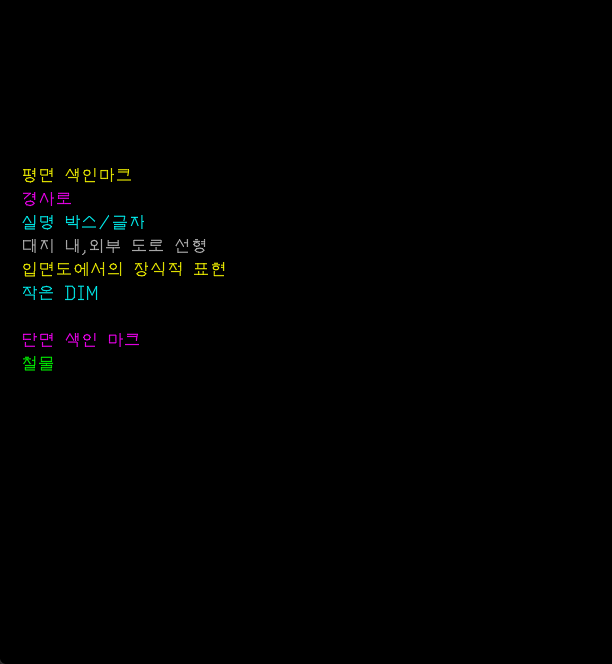

여러파일 버튼을 누르면, 아래와 같은 화면에 펼쳐 집니다.



선택된 조건의 객체를 목록에 등록된 파일 들에서 찾아서 삭제, 켜변경, 크기변경, 치수변경을 할 수 있습니다.



[삭제]

선택 조건과 같은 객체를 모두 삭제합니다.



[켜변경]

선택 조건과 같은 객체의 켜를 변경합니다. 만약 해당 파일에 동일한 켜가 없다면 새로 만듭니다.



[크기변경]

선택 조건과 같은 객체의 크기를 변경합니다.

다만, 크기 변경은 "블럭, 해치, 문자, 치수, 지시선"에만 적용할 수 있습니다.



[치수변경]

- 선형축척 : 치수의 선형축척을 일괄 변경합니다. 기본값은 1.0 입니다.

- 치수문자 : 치수문자를 강제로 변경합니다. 만약 강제 변경된 것을 되돌리고 싶다면 아무 것도 입력하지 않고 실행을 하면 됩니다.
