구름 수정기호 그리기, CM

전체 명령어 : xiCM

단축 명령어 : CM





사용법



구름 수정기호를 그리는 명령어입니다.



CM 를 입력하면 실행됩니다.

설정에 들어가면, 호의 간격과 기호크기, 수정번호를 지정할 수 있습니다.





*오토캐드에서 RevCloud 로 그릴 때 오류가 난다면, 대화상자 맨 아래에 있는 "오토캐드 오류시 토글"을 켜시면 됩니다.





오토캐드 버전별로 RevCloud 를 그리는 방식이 다른데, 이를 모두 감안하여 함수를 짜는 것이 불가능하여 (특히 같은 버전인데 풀버전과 LT버전, sp1, sp2 가 달라서...) 옵션으로 만들어 놓았습니다.

그리는 방식을 폴리선으로 할 경우 오토캐드 오류를 완전히 회피할 수 있습니다.





[그리는 방식]





- RevCloud 로 그리기

캐드에서 제공하는 RevCloud 로 그립니다.



- 폴리선으로 그리기

폴리선을 구름형태로 그립니다. 형태는 이게 더 이쁘게 그려집니다.

캐드에서 오류가 날 경우, 이 방식으로 그리면 오류가 없습니다.





[켜, 호 간격, 기호크기]



- 호간격

구름의 호 간격을 정합니다.



- 기호크기

번호 블럭의 크기를 정합니다. 기준값은 10 입니다.





[구름특성 그립]





RevCloud 로 그릴 때, 객체 특성 그립으로 표현을 합니다.

(REVCLOUDGRIPS 변수 값을 조정합니다. 변수를 제공하지 않는 버전에서는 비활성화 상태입니다.)





[입체화]

폴리선으로 그릴 때 활성화됩니다.

그리진 폴리선을 캐드에서 제공하는 RevCloud 의 "컬리그래피" 처럼 그립니다.



 그리는 방식이 RevCloud 로 되어 있는 상태에서 입체화로 설정을 바꾸고 싶다면, RevCloud - S  에서 바꾸시면 됩니다.





[입력시 오스냅 풀기]





사각형의 점을 선택할 때, 오스냅을 풀고 입력을 합니다.





[수정번호]







- 번호 자동 증가

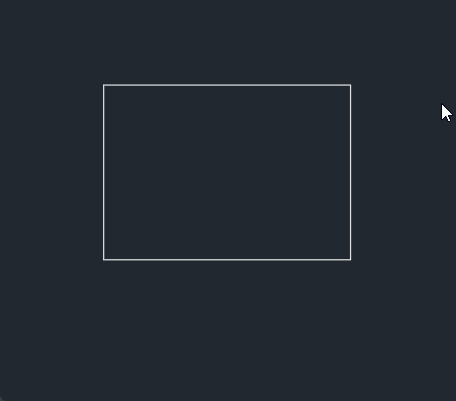

만약 수정번호가 [정수]라면 [번호자동증가] 옵션과 [입력 후 재순환]을 켜고, 연속해서 입력하면 아래 그림과 같이 숫자가 1씩 더해져서 자동으로 들어갑니다.

앞 뒤에 문자를 넣을 수도 있습니다.





- 위치 자동



번호 위치를 자동으로 지정합니다. 꺼져 있다면 좌상귀로 고정됩니다.

자동으로 지정을 할 경우,



객체선택 : 폴리선을 선택할 때의 선택 점과 가까운 꼭지점에 기호가 그려집니다.

     아래 예는 우상쪽을 지정한 결과입니다.







그리기 : 사각형의 두점을 지정할 때, 첫번째 지정 점과 가까운 꼭지점에 기호가 그려집니다.

   아래 예는 우하귀부터 사각형을 지정한 결과입니다.





호의 간격이 설정값과 조금씩 차이가 나는 이유는, 입력된 사각형을 등분하여 설정값과 가장 가까운 값을 찾아서 입력되기 때문입니다. 즉, 호의 간격이 1,800 이라면 구름기호의 사각 영역 크기에 따라, 조금 작거나 클 수 있습니다.







수정번호 글씨 크기를 바꾸고 싶다면, ../xicad/Lib 에서 있는 해당 블럭을 열어서 직접 수정을 하면 됩니다.
