전체 명령어 : xiSlope

단축 명령어 : SL





사용법

두 점을 지정하여 경사도를 표시하는 명령어입니다.

설정에는 입력켜와 문자크기를 정할 수 있으며,







[삼각기호표시]

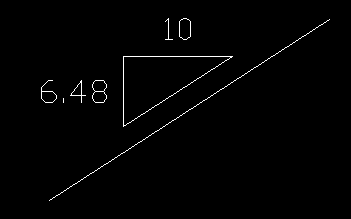

삼각기호를 선택하면 아래와 같이 경사 삼각형을 그립니다. 문자를 넣을 수도 있습니다.







삼각기호 표시를 끄면 아래와 같이 문자로 표현하는 방식도 가능합니다.





[표현방식]

20%    : (높이 / 길이) 를 %로 표현합니다.

1:0.2   : (길이 : 높이) 를 길이  1 기준으로 표현합니다.

10:2    : (길이 : 높이) 를 길이 10 기준으로 표현합니다.

1:5      : (높이 : 길이) 를 높이  1 기준으로 표현합니다.





[상대각도]

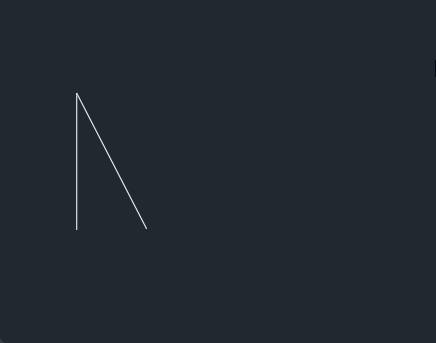

명령어 실행시 "상대각도(E)" 옵션을 선택할 경우, 기준 각도 대비 상대 각도로 표시를 할 수 있습니다.

단, 이 상대각도는 "문자쓰기"만 가능하고, 경사 삼각형 표시는 되지 않습니다.

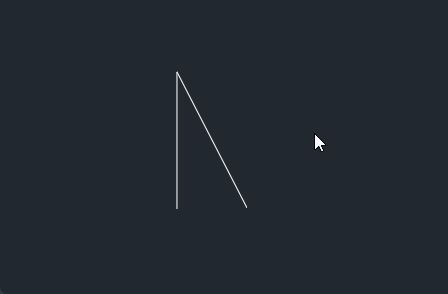

경사 삼각형으로 표시를 원할 경우, 대상 객체를 복사해서 수평각도로 돌리고, 삼각각도 표시를 한 다음 이를 복사해서 사용하는 방식으로 해야 합니다.
