전체 명령어 : xiRenameBL
단축 명령어 : BRN
사용법
블럭의 이름을 변경하는 명령어입니다.
명령어를 이해하기 전에, 올바른 블럭이름을 만드는 방법을 아는 것이 중요합니다.
블럭이름은 원칙적으로 특수문자가 허용되지 않았습니다. (aA~zZ, 0~9, -_ 만 가능함)
그러나, 캐드가 유니코드로 넘어가면서 특수문자를 허용하기 시작했는데요.
그 것을 결정하는 변수가 EXTNAMES 입니다.
이 변수값이 0 이면, 예전 방식으로 이름을 억제하고, 1 이면 특수문자가 허용됩니다.
그러나, 그럼에도 허용되지 않는 특수문자는 <>\/":?*|.=`; 입니다.
즉, EXTNAMES 변수를 1 로 놓으면, 빈칸, $, !, @, #, ^ 는 블럭의 이름으로 사용할 수 있습니다.
하지만 XiCAD에서 허용될 수도 있는 특수문자를 사용하지 마시라 권하는 것은...
변수값이 0 으로 운영되는 다른 컴에서 도면을 열어 작업을 하거나, 오래된 버전의 캐드를 사용하는 사람들과 도면이 호환이 되지 않기 때문입니다. 특히 빈칸( )과 마침표(.)는 여러가지 고질적인 오류를 만들어 내는 주범입니다.
그러므로 지금도 블럭의 이름은 aA~zZ, 0~9, -_ 로만 이름을 만드는 것이 좋습니다.
예)
AAA (1F) → AAA_1F 또는 AAA-1F
TINY.OFF → TINY_OFF 또는 TINY-OFF
가 좋습니다.
--------------------------------------
이 명령어는 명령창에서 블럭을 선택하라는 요구가 나오면서 시작이 되는데....
한 종류의 블럭을 한 개~ 여러 개 바꾸려면 그냥 블럭을 선택하면 되고,
다른 종류의 블럭을 여러 개 바꾸려면 "M"을 누르고 각 블럭을 선택하면 됩니다.
[블럭 선택]은 두가지 방식이 있습니다.
1. 바꾸고자 하는 블럭을 모두 선택하는 방법
2. 바꾸고 하는 블럭과 동일한 블럭 "한 개"만 선택하는 방법
만약 여러 다른 블럭을 동시에 선택하더라도 각각의 블럭을 한 개씩만 선택하면 됩니다.
2번 방식으로 하는 것이 어쩌면 더 편할 수 있는 것이... 선택을 하면, 대화상자가 나타나는데..
선택된 블럭만: 명령창에서 선택된 블럭만 처리를 할 수 있고,
영역지정: 선택된 블럭을 기준으로 다시 여러 블럭을 화면에서 선택할 수 있습니다.
이 때는 명령창에서 미리 선택된 블럭의 이름과 같은 블럭만 선택이 되므로, 도면이 복잡할 경우 이 방식으로 하는 것이 더 편할 수도 있습니다.
도면전체: 화면에 독립적인 블럭 뿐만이 아니라, 블럭 속의 블럭까지 모두 검색을 해서 변경을 하는 옵션입니다. 그러므로 이 옵션에서는 "일련번호 넣기"가 불가능합니다.
[복사해서 이름 변경]
원본 블럭은 변경하지 않고, 블럭을 복사해서 이름을 변경하는 옵션입니다.
"도면전체"를 선택할 경우, 이 옵션은 활성화되지 않습니다.
[접두어, 블럭이름, 접미어]
접두어: 블럭 이름 앞에 붙이는 문자입니다.
블럭이름: 선택된 블럭의 이름입니다.
접미어: 블럭 이름 뒤에 붙이는 문자입니다.
여러 종류 블럭: 각각의 기존 이름 유지
다른 종류의 블럭을 변경할 때, 원래의 블럭 이름은 유지하는 옵션입니다.
예를 들어, 명령창에서 "M" 옵션을 누르고, A B C 라는 블럭 세 종류를 선택하면.. 이 옵션이 활성화되는데...이 옵션을 선택하고 접두어에 "From-" 이라는 문자를 넣고, 명령을 실행하면....
A → From-A
B → From-B
C → From-C
로 변경이 되고,
이 옵션을 켜지 않고, 명령어를 실행하면, A B C 블럭 모두 같은 이름으로 변경이 됩니다.

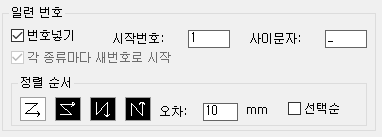

[일련번호 넣기]
시작번호 : 처음 시작되는 번호를 결정합니다. 다만 도면에 이미 같은 이름의 블럭이 있다면, 해당 블럭의 번호를 피해서 자동으로 번호가 시작됩니다.
예)
기존에 "방위_3" 이라는 이름의 블럭이 있다면, 선택된 블럭이 "방위_1" "방위_2" "방위_4" 로 들어가게 됩니다.
만약 번호를 "001"과 같이 세자리로 넣고 싶다면, 이 입력칸에 "001"을 넣으면 됩니다. 그냥 "1"만 넣으면, A_1, A_2, A_3 처럼 한자리 숫자로 입력이 됩니다.
사이문자: 블럭이름과 번호 사이에 들어가는 문자입니다. (특수문자 사용 금지)
각 종류마다 새번호로 시작:
명령창에서 "M" 옵션으로 여러 다른 종류의 블럭을 선택했을 경우, 각 각의 블럭을 분류해서 새로운 번호를 넣는 옵션입니다. 즉, A B C 라는 세가지 블럭을 선택하고, 이 옵션을 켰다면...
A B C 모두 "1" 번으로 번호가 시작됩니다.
정렬순서:
일련 번호를 넣을 때, 블럭의 순서를 정하는 옵션입니다.
