전체 명령어 : xiDimsExLineArrange
단축 명령어 : DLA
사용법

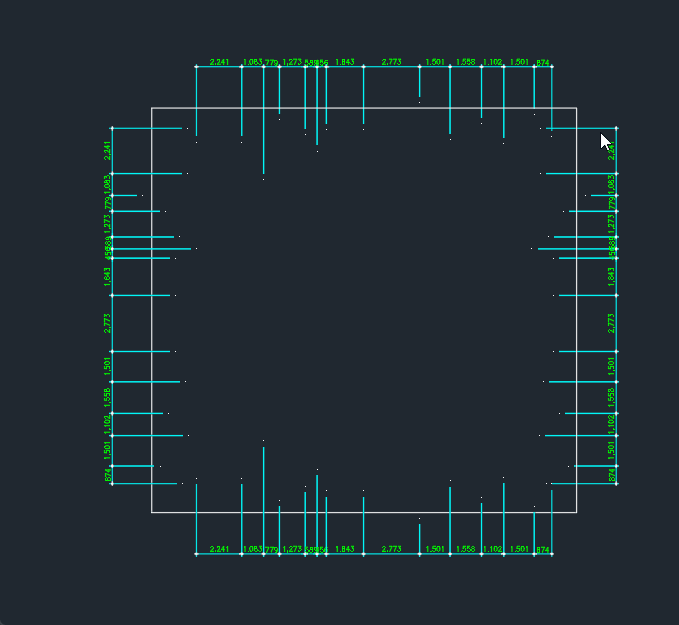

치수선의 보조선이 제각각일 때, 보조선 길이를 일정하게 정리하는 기능입니다.
이 명령어는 치수의 위치는 고정이고, 보조선 시작점의 위치만 조정을 합니다.
정렬과 동시에 치수 위치를 함께 조정하고 싶다면 DLL 명령어를 사용하면 됩니다.
당연하겠지만, DimLinear 와 DimAligned 만 적용됩니다.
