전체 명령어 : xiLeaderStyleEdit
단축 명령어 : LSE




사용법

치수모양 변경 명령어(DSE)와 유사하게, 지시선의 모양을 수정하고 저장하는 명령어입니다.

DimStyle 명령어 들어가서 변경을 해도 되지만, 필요한 것만 직관적으로 수정토록 하기 위해 만들었습니다.



[지시선 종류]





다중지시선은 Aacad, Acad LT 만 나타납니다.





[축척]





현재의 치수 축척값을 나타내고, 입력시 현재 치수축척을 변경합니다.



다중지시선의 축척은 DimScale 이 아닌, MleaderScale 변수로 바뀝니다. 다중지시선을 선택하신 후, 나타나는 축척 숫자에 유의하세요. 치수축척값과는 다르기 때문입니다.





[지시선 모양]





현재 지시선 모양을 결정합니다.



- 훔쳐오기

다른 파일에서 지시선 모양을 훔쳐옵니다.



Acad LT, GstarCAD 는 ../xicad/xiLib/xiReferenceFile_Leader.dwg  파일에서 가져오고,

나머지 캐드는 ../xicad/xiLib/xiReferenceFile.dwg  에서 치수모양만 가져옵니다.

평소에 자주 사용하는 치수모양을 미리 이 파일에 넣어 두면 유용하게 사용될 수 있습니다.





[화살표 모양]



지시선 끝에 들어가는 점의 모양을 결정합니다.





[문자 위치]





지시선 문자의 위치를 결정합니다.

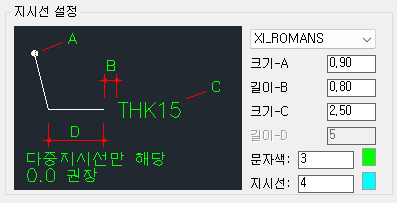

[지시선 설정]





지시선의 각 치수를 결정합니다. 각각의 숫자는 1:1 축척의 크기입니다.







유의사항은 아래와 같습니다.



이 명령어는 Style 을 변경하는 것이라서, 같은 이름의 DimStyle 이 수정됩니다. 즉, 단순지시선과 치수모양은 같은 이름을 공유하기 때문입니다.

예를 들어, 크기-D (문자크기)는 일반 치수의 문자크기와 공유가 되며,

길이-C (문자와 지시선의 간격)은 일반 치수에서 치수선과 문자사이의 간격과 같은 값습니다.



그러므로 지시선만을 위한 설정을 할 때는, 지시선 모양을 따로 하나 만들어서 수정하는 것이 좋습니다.
