전체 명령어 : xiDboxSort

단축 명령어 : DBS





사용법

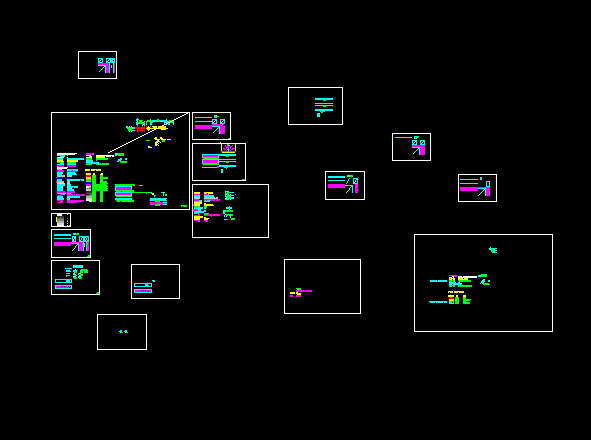

화면에 그려진 도곽(블럭)의 순서를 재 정렬하는 명령어입니다.



** 정렬할 도곽의 갯수가 100개를 초과하면, 내부적으로 선택방식이 자동변경 됩니다. 이 경우 정렬된 도곽이 들어갈 공간에 기존 객체가 없어야 합니다.

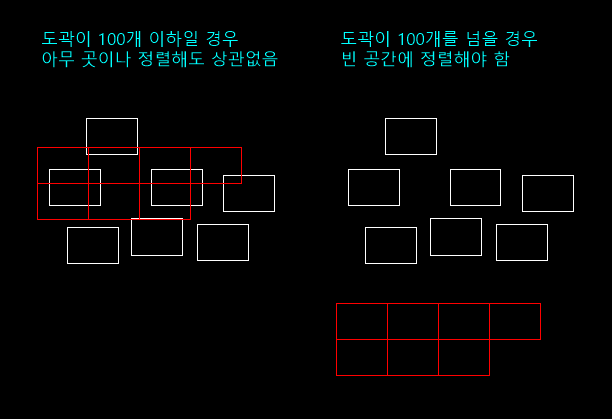

예를 들면, (흰색이 변경 전, 붉은 색이 변경 후)

이 명령어는 아래의 왼쪽과 같이 변경 전과 변경 후가 겹쳐도 상관없습니다.

그러나 도곽이 100개를 넘어갈 경우, 아래의 오른쪽과 같이 빈공간에 정렬이 되어야 합니다.





* 원래 캐드 자체 제한이 128개인데, 100개로 제한한 것은.. 사용자가 쓰는 프로그램에서 몇 개 선택이 메모리에 남아 있을 수 있기에 조금 여유를 가지고, 100개로 제한을 하였습니다.







[배열순서]



도면의 배열을 선택 순과 도면번호 순서 중 하나를 결정합니다.

"선택 순"으로 할 경우, 도면을 화면에서 선택한 순서대로 배열을 합니다.





[선택 및 순서 기준점]





도면의 순서를 정하는 기준점과 순서입니다.



"기준점"은 객체를 복사할 때의 기준점과 개념이 같습니다.

"오차"는 같은 열에 있는 도곽끼리 다른 줄로 보는 오차길이입니다.





[배열 기준점 및 모양]



위에서 선택된 방식으로 순서를 정한 도곽을 다시 재 배열하는 규칙을 정합니다.





[한 줄 갯수]



배열을 할 때 한 줄에 몇 개를 배열하는지를 정합니다.





[첫줄 폭에 맞춤]

만약 첫줄에 10장을 배열을 했다면, 다음 줄 부터는 그 숫자와 무관하게 첫 줄에서 10장이 배열된 폭에 최대한 가깝게 배열을 하는 옵션입니다.





[가로간격, 세로간격]

도곽 간 가로, 세로 간격을 정하는 옵션입니다.





[선택범위 확장]

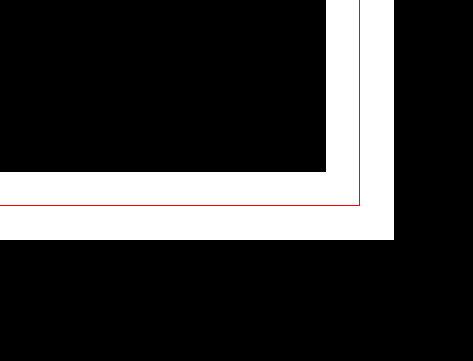

가끔 도곽블럭의 최외곽 테두리가 두께가 있는 폴리선으로 만들어 질 때가 있습니다. 이럴 경우, 선택시 폴리선의 중심선을 잡기 때문에 정작 도곽블럭은 선택이 되지 않는 불상사가 벌어집니다.

이 옵션은 그 폴리선 두께 만큰 선택범위를 확장하게 합니다.

입력된 숫자에 해당 블럭의 축척을 곱한 값으로 확장됩니다.





도면명과 도면번호로 만들어진 이름 순서로 정렬을 하고자 할 때, 두가지 방법이 존재합니다.



1. 미리 도곽블럭의 정보를 등록해서 사용하는 방법

2. 그 때 그 때마다 도면명과 도면번호의 영역을 정하는 방법

이 있습니다.





[등록 도곽 사용]

미리 도곽블럭의 정보를 등록하고 싶다면, 아래의 [등록도곽사용]를 선택하면 됩니다.

"등록도곽사용"을 끄면, 그 때 그 때마다 화면에서 도곽을 선택해서 내보내게 됩니다.



지정켜는 "PLOT_BOX"로 된 폴리선 박스입니다.

PPP 를 위해 입력해 놓았던 박스를 이용해서 도면도 나눌 수 있도록 해 놓았습니다.

폴리선은 회전각의 정보가 없기 때문에, 시계방향과 반시계방향을 정해 주어야 합니다.



각 선택에 따라서 아래 화면이 활성화 됩니다.





[속성블럭에서 도면번호, 도면명읽기]

도면번호와 도면명이 속성블럭으로 되어 있을 때는 두가지 방식으로 파일이름 생성이 가능합니다.



첫번째는 속성블럭이더라도, 도면번호와 도면명이 동일한 위치에 있다면... 일반 도곽처럼 그냥 문자영역을 선택하면 됩니다.

즉, "특성블럭 읽기"를 굳이 활성화시키지 않더라도 특성블럭 내의 도면번호, 도면명의 위치가 다 같다면 그냥 일반 도곽처럼 선택을 하면 그 자리에 있는 특성블럭 문자를 읽어서 도면번호, 도면명을 기록합니다.



두번째 방법은 속성블럭의 태그 내용을 읽어 오는 방법입니다.

이 방법은 각 도곽마다 태그 문자열의 위치가 다를 때 사용할 수 있습니다.



속성블럭을 선택하면, [등록] 버튼이 활성화되면서 속성 블럭의 내용을 읽어 올 수 있습니다.
