보 스케쥴 작성, BLS

전체 명령어 : xiBeamListSchedule

단축 명령어 : BLS





사용법



보일람표에 입력된 값을 읽어서 스케쥴 리스트를 만들어 주는 명령어입니다.

명령어의 체계는 도면목록표 만들기와 거의 같습니다.





[작업공간]





어디에 있는 도곽을 찾을지를 정하는 옵션입니다.





[공간별 도곽선택]





화면선택 : 마우스로 직접 도곽을 선택합니다.

모두 : 선택된 공간(모형,종이)의 모든 도곽을 검색합니다.

배치선택 : 종이공간의 특정 배치만 선택을 합니다.





[정렬기준점 및 순서]





도곽을 읽을 때의 순서와 그 기준점인데, 이 명령어에서는 문자의 정렬을 다시 하게 되므로, 큰 의미는 없습니다.





[기호 문자별 분류 구분]





동일한 크기의 보 사이즈끼리, 기호의 문자를 정렬하는 옵션입니다.

없음 : 동일한 보 크기의 기호 합산 없이, 한칸에 하나의 기호로 입력을 합니다.

첫 : 기호의 첫자 기준으로 정렬을 합니다.

둘 : 기호의 두번째 문자까지를 인식하여 정렬합니다.

셋 : 기호의 세번째 문자까지를 인식하여 정렬합니다.

이것만 : 대화상자에 입력된 문자가 첫번째 문자일 경우에만 분류를 합니다.



예를 들어 보 기호가 1G4, 1G3A 가 똑같이 600x900 크기의 보라면...

첫 : 1G4, 1G3A  --- 600x900

둘 : 1G4, 1G3A  --- 600x900

셋 : 1G4    --- 600x900

       1G3A  --- 600x900

으로 입력이 됩니다.



** 맨 앞에 지하층을 의미하는 기호인 "-" 은 인식 문자에서 자동으로 제외됩니다.

즉  1G4, -1G3A  가 있을 경우.. 분류 구분에서 "둘"을 지정하면, 맨 앞의 "-" 기호는 무시되고, 그 뒤의 두 개 문자를 인식하게 되어서 "1G" 가 같으므로, 동일한 칸에 입력이 되며, 그  결과는...   -1G3A,1G4  --- 600x900   이렇게 됩니다.

이게 싫다면 지하층 도곽의 일람표만 우선 선택해서 목록표를 따로 만들 수 있습니다.





[영역 인식 방법]





보일람표의 각 영역을 어떻게 인식하게 할 것인지를 결정합니다.



- 도곽 영역



일반적으로 사용되는 방식입니다.

도곽블럭 안에 일람표의 칸을 선으로 그려넣은 양식 안에 일람표의 내용을 넣는 방식입니다.

이 경우는 도곽블럭을 선택하고, 그 블럭 안에 있는 각 칸 중에서 좌상 칸을 등록하게 됩니다.





도곽 등록의 순서는 아래와 같습니다.

1. 도곽을 선택 후





2. 선택된 도곽 안에 있는 일람표에서 좌상단 한 칸의 영역을 지정

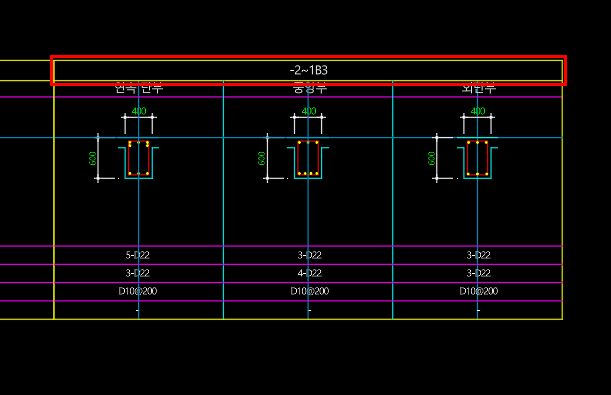

3. 기호문자 영역 지정

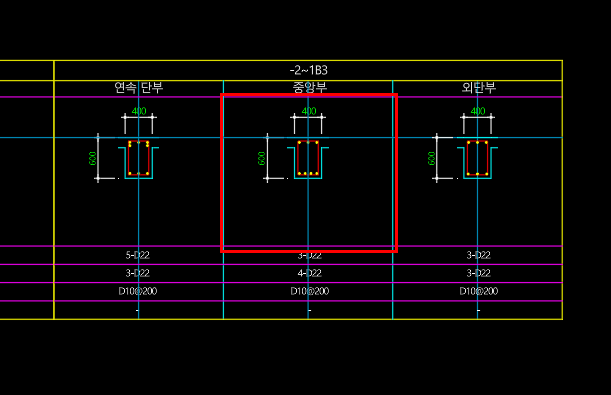

4. 중앙부 보의 치수영역 지정 (이 영역 안에 있는 치수를 인식하여 읽음)





이러면 도곽 등록이 완료됩니다.





- 개별 영역

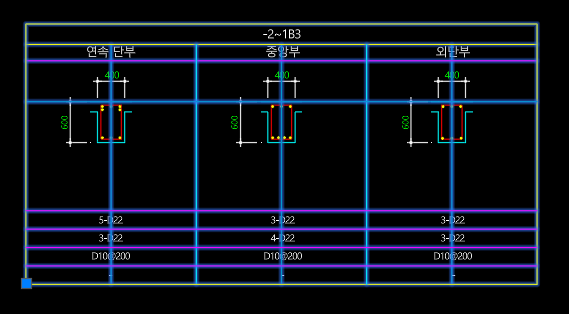

아래 그림처럼, 각 일람표의 한칸을 개별 블럭으로 정의해서 입력한 도면입니다.

이 경우는 각 칸을 형성하는 블럭을 등록하게 됩니다.





이 경우의 등록은 앞선 것과는 다르게 블럭 선택 후, '문자영역'과 '치수영역' 두가지만 지정을 하면 등록이 됩니다.



1. 도면 상의 개별 영역블럭 (혹은 폴리선박스) 선택







2. 영역 중에 문자 영역 지정







3. 영역 중에 치수 영역 지정









[영역의 종류]





사용을 블럭으로 할 것인가, 지정켜의 폴리선 박스로 할 것인가를 결정합니다.

블럭 : 블럭으로 된 모든 도곽 혹은 개별영역이 해당됩니다. 속성블럭도 이 곳에 등록을 하면 됩니다.

지정켜 : 도곽이면 PLOT_BOX 의 켜로 된 폴리선 박스만 인식하고, 개별영역이면 켜를 따로 억제하지 않습니다.





[등록사용]



블럭 또는 지정켜를 미리 등록해 놓고 사용하겠다는 선택옵션입니다.

이 것이 선택되어 있지 않으면, 화면에서 도곽 선택과 문자영역 등을 물어 보게 됩니다.





[표 설정]





목록표 축척 : 만들어질 스케쥴 리스트 표의 축척입니다.

수직선 표현 : 리스트 표에 수직선을 넣을지를 결정합니다. 엑셀로 넘기기 위해서는 수직선이 필요합니다.

문자 높이, 선간격 등은 모두 이 설정 축척을 따라 갑니다.





[문자 간격]





리스트 표의 문자 간격입니다.





실행 예



만약 해당 칸에 문자나 치수가 없는 공란이라면, 사선(/)으로 마크가 표시됩니다.









[크기를 평면도에 쓰기]





스케쥴표를 만든 다음... 해당 부재의 크기를 구조 평면도에 있는 같은 문자 옆에 기록을 하는 옵션입니다.



예를 들어

1G4A 와 2G3 의 크기가 600x900  이라고 할 때, 이 문자와 숫자를 선택한 후에, 구조 평면도의 기호를 선택하면, 해당 기호 옆에



1G4A 600x900

2G3 600x900

이라고 기록을 합니다.



이 때, 영문자 앞의 숫자(층표시)는 무시되며, 숫자 뒤의 영문자 부터 기호를 인식합니다.
