단축 명령어 : SHO

전체 명령어 : xiSelHatchObj



----------------------

해치 내부에 있는 객체 (포인트, 문자)를 이용해서 해치를 선택하는 명령어입니다.

즉, 해치 영역 안에 특정 객체가 있는 해치만을 선택할 수 있습니다.



아래 같이 지적도 도면이 있고, 특정 해치 안에 포인트 객체가 들어 있다면...







이 포인트를 선택해서, 포인트가 영역 내에 있는 모든 해치를 선택할 수 있습니다.







혹은 들어 있는 지번명 중에 "전"으로 되어 있는 해치만 선택할 수도 있습니다.

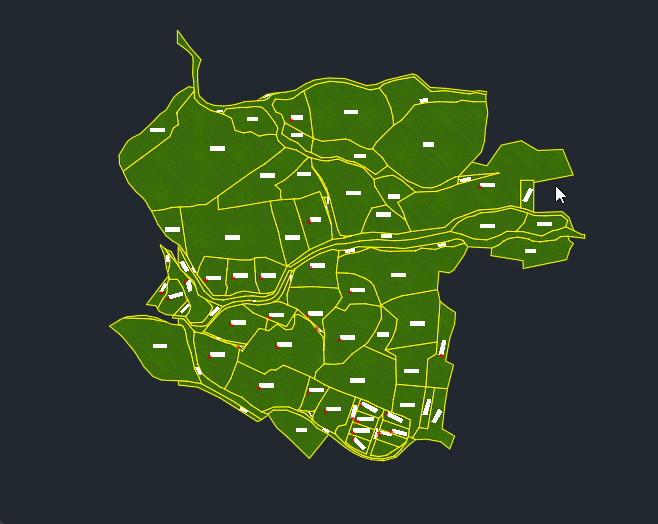

아래 움짤은 "전"을 입력해서 선택한 결과입니다.
