차량 궤적 그리기, CTR

전체 명령어 : xiCarTrajectory

단축 명령어 : CTR



----------------------

차량의 궤적을 그리는 명령어입니다.



아래 처럼 주차연습을 해도 되고, 이를 이용한 점심 내기를 해도 충분히 가치가 있는 명령어입니다.

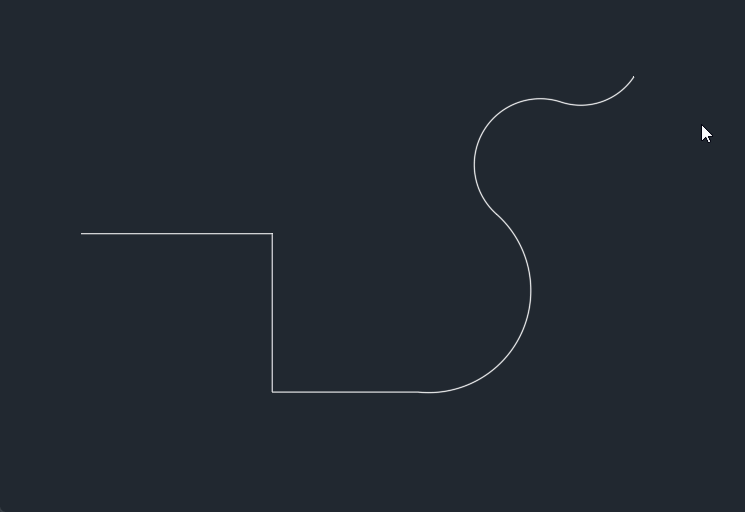

혹은.. 미리 그려진 폴리선을 따라서 차량의 이동을 그릴 수도 있습니다.

경로가 회전반경으로 그려져 있지 않다고 하더라도, 경로를 회전반경에 맞게 수정하여 그립니다.

다만, 수정 후에도 회전반경이 나오지 않는다면 중간에 멈추게 됩니다.









차량의 종류를 선택한 후에, 화면에서 그리면 되는 심플한 기능인데...

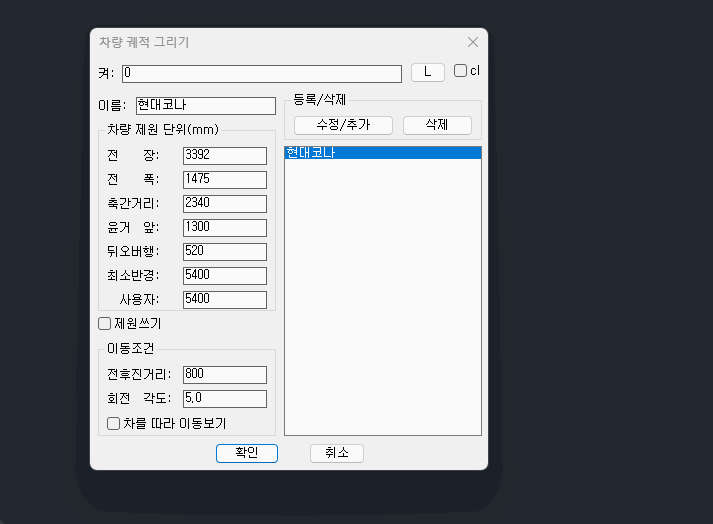

차량 리스트에서 차 종류를 선택하면 제원이 나타납니다.

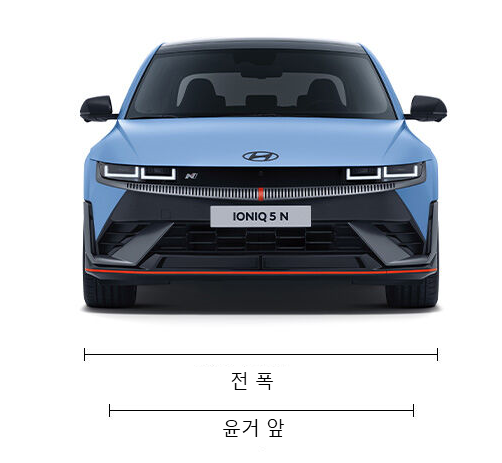

각 제원의 의미는 아래 그림과 같습니다.





최소반경

차량의 최소 회전 반경입니다. 이 이하로 회전할 수 없습니다.



사용자

사용자가 별도로 정하는 회전반경입니다. 최소 회전반경보다 더 작을 수는 없고, 같거나 커야 합니다.

예를 들어 특정 반경의 램프를 지나갈 때 그 램프의 반경을 입력하면 램프 안에서 정확한 회전이 가능해 집니다.

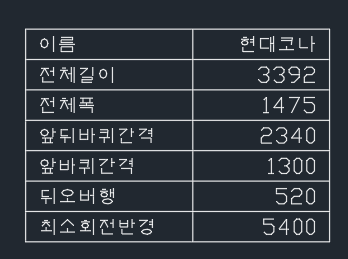

제원쓰기





궤적을 그린 후에, 상기 제원을 문자표로 그리는 옵션입니다.







이동조건





전후진거리 : 키보드로 움직였을 때, 자동차가 한번 움직이는 거리입니다.

회전각도 : 회전을 할 때, 회전각도입니다.

차를 따라 이동보기 : 차를 따라서 화면을 확대하여 움직입니다.



키보드 입력

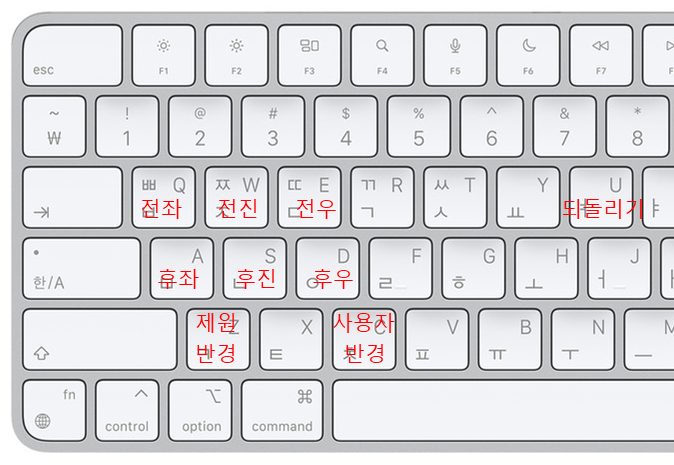

숫자키보드는 아래와 같고,







미니 키보드 처럼 숫자패드가 없는 키보드를 위해서 영문자에도 입력을 해 놓았습니다.

일반 표준키보드에서도 동일하게 작동합니다.



회전반경+100 : P

회전반경+-100 : M

되돌리기 : U

입니다.







실제 입력은 아래와 같습니다.
