전체 명령어 : xiCutSymbolLine

단축 명령어 : CSL

사용법

계단 등의 절단선 기호를 입력하는 명령어입니다.

[심볼메뉴] [도면부호작성] 안의 메뉴를 선택하거나, 명령창에서 단축키로 실행됩니다.

두 점을 선택하면 절단기호를 그립니다.

아래와 같이 복선으로도 표현할 수 있습니다.

두 선사이의 선을 잘라 낼지는 옵션에서 정할 수 있습니다.

혹은 아래와 같이 여러 기호가 같은 간격으로 들어간 절단선도 그릴 수 있습니다.

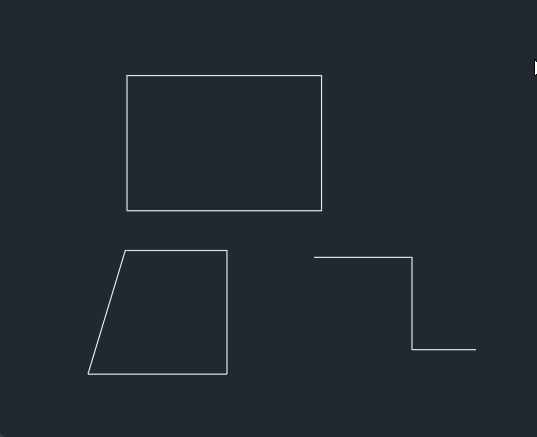

명령창에서 [폴리선(P)] 의 기능은, 아래와 같이 폴리선의 정점을 절단선으로 변경하는 기능입니다.

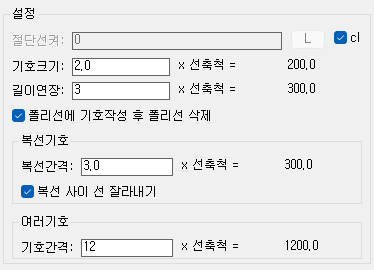

[설정]

기호 켜와 크기 등을 정할 수 있습니다.
