전체 명령어 : xiTextsToTable
단축 명령어 : TTT


사용법

도면 또는 여러 도면에 있는 특정 위치의 문자를 표로 옮겨 주는 명령어입니다.

캐드 표는 Ctrl+C 를 이용해서 엑셀로 바로 가져 갈 수 있기 때문에, 엑셀로 바로 옮기는 기능은 생략하였습니다.



문자의 위치는 절대좌표와 도곽블럭에 대한 상대좌표.. 이 두가지 방식으로 작동할 수 있습니다.

단, 도곽블럭에 대한 상대좌표는 도곽블럭 내부의 문자만 가능합니다.



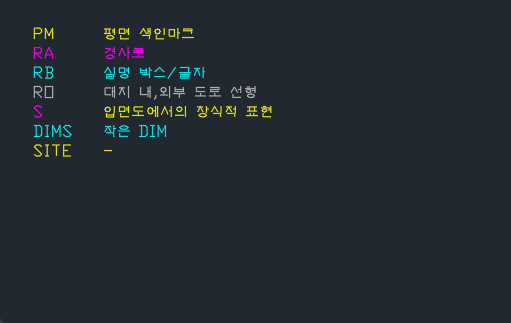

실행하면 아래와 같은 화면이 나타나는데,







절대좌표:

여러 도면의 문자를 인식할 경우, 각 도면의 절대좌표값으로 문자를 찾는 방식입니다.

도면의 스케일과는 무관한 좌표값만으로 인식됩니다.



블럭에 대한 상대좌표:

도곽블럭 내의 문자에 대해서, 해당 도곽블럭의 축척을 인식하여, 동일한 위치에 있는 문자를 가져오는 방식입니다.

예를 들면 여러 파일의 각 도곽블럭에 도면번호가 있다면, 이 도면번호는 도곽블럭마다 항상 같은 위치에 있기 때문에, 모든 도면번호를 가져올 수 있습니다.



이 방식은 도면목록표만들기의 개념과 같습니다.



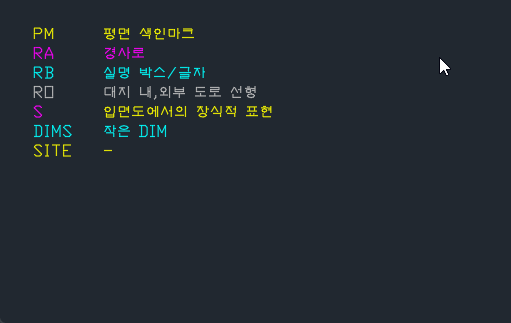

결과는 아래와 같이 그려집니다.







나머지는 직관적이라 설명을 생략합니다.
