단축 명령어: TLL

전체 명령어: xiTextLayToLine





---------------------------------------

선(Line, MLine)을 선택한 후, 그 선과 가장 가까운 위치의 문자 객체의 켜를 읽어서, 선택 선의 켜를 변경하는 명령어입니다.



말이 어려운데요..



더 쉽게는 문자 켜를 선에 덮어 쓰는 명령입니다.

더 쉽게는 문자 켜와 선 켜를 일치시키는 명령어입니다.



작동 순서는

선 선택 → 켜이름 축출 → 같은 켜의 선을 임의 선택 → 해당 선과 가장 가까운 위치의 문자를 찾음 → 문자의 켜를 읽음 → 읽은 켜로 선의 켜를 바꿈.





선 근처의 문자를 찾을 때는, 아래 그림과 같이 "선택 선 길이"와 같은 크기의 정사각형 영역 속의 문자를 찾습니다.

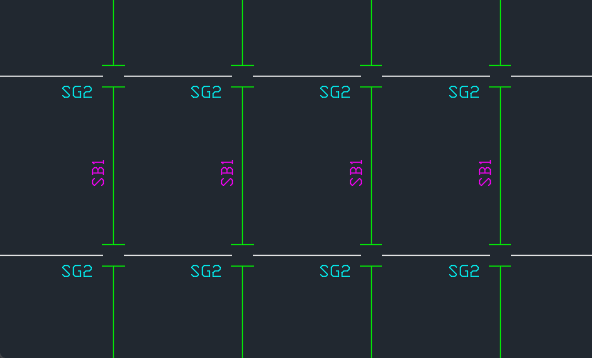

실제 작동은 아래와 같습니다.
